TE0720でLED点滅--その3

4.ソースコード作成

次に VHDL のコードを作成していきます。

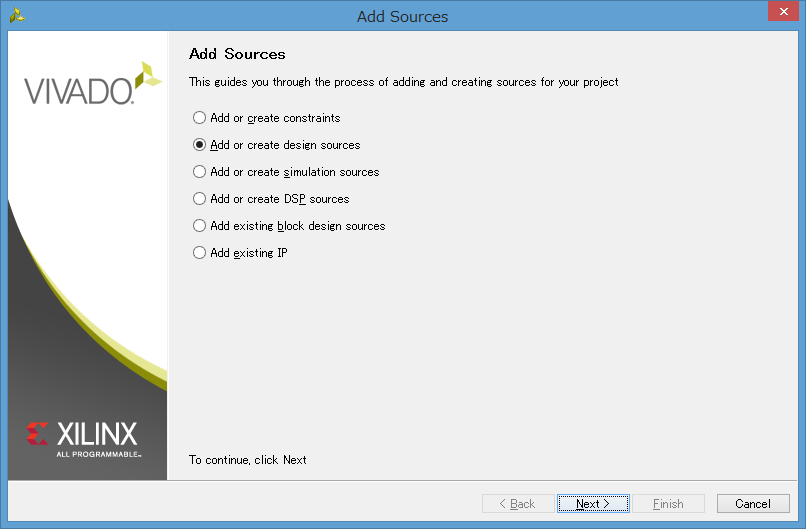

Project Manager のAdd Sources をクリックしてソースの新規作成ウィザードを開いてください。
Add or Create design source を選択して Next を押してください。
add-source1

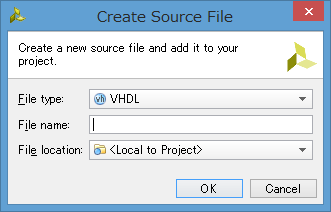

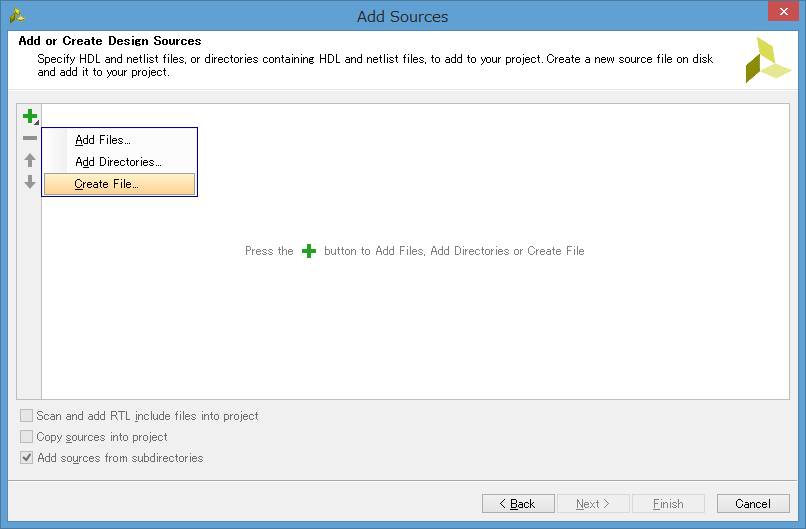

「+」ボタンから Create File を選択し、プロジェクトの新規作成時に選択した言語の File Type を指定し
File Name を入力してください。(ここではファイル名「blink」とします。)
add-source2

add-source3

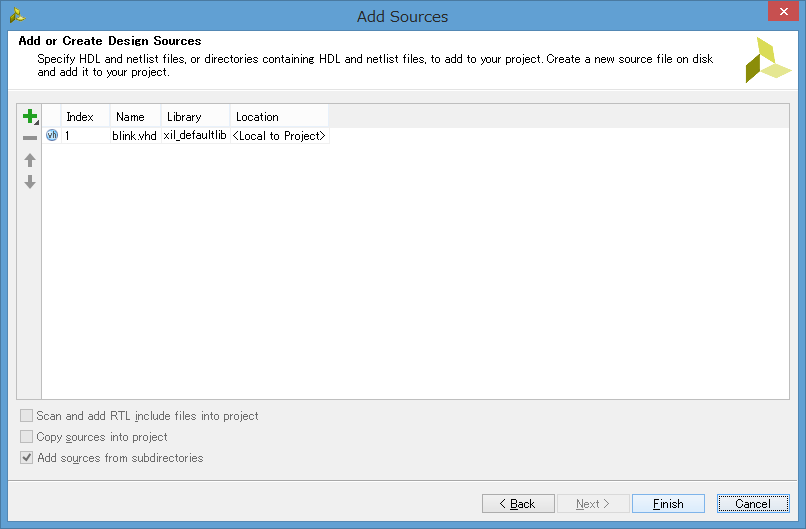

下図のようにファイルが追加されます。Finish を押してください。
add-source4

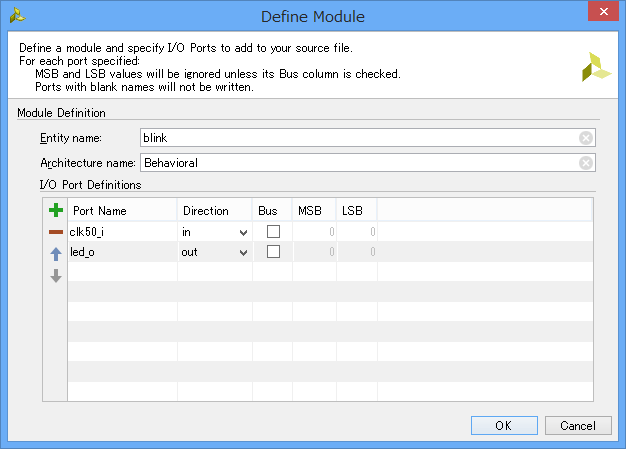

Define Module ウィンドウが起動します。
Entity name と Architecture name を入力し、I/O Port Definitionsは下表のように設定してください。



Port Name Direction
clk50_i in
led_o out


define_module



これでソースコード(blink.vhd)が作成されます。
