TE0729-02-02IF-S Starter Kit


価格(税別)56,700円
在庫メーカー在庫 1個
納期5日程度
カートに追加

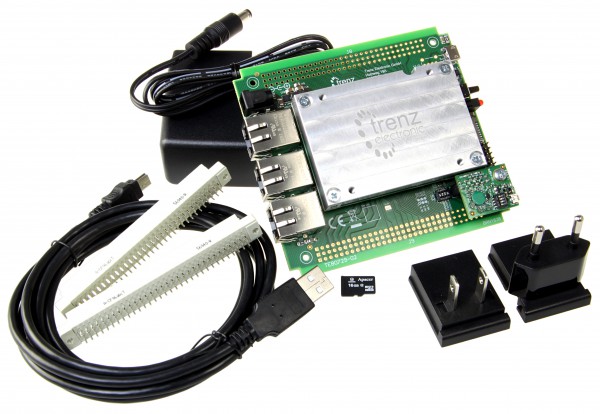

スターターキットTE0729-02-02IF-Sは、ヒートスプレッダーを搭載したXMOD FTDI JTAGアダプターを搭載したTEB0729キャリアボード上のTE0729モジュールで構成されています。さらに、アクセサリーには5 V電源、2つのVG96コネクター(DIN 41612)、16 GBマイクロSDカード、USBケーブルがあります。



TE0729-02 IFモジュール

TE0729は、Zynq-7020とギガビットイーサネットトランシーバ、2 x 100 MBitイーサネット、512 MByte DDR3 SDRAM、コンフィギュレーションと操作のための32 MByteのフラッシュメモリ、強力なスイッチモード電源を搭載した工業用SoCモジュールですすべてのオンボード電圧に対して、頑丈な高速スタッキングストリップを使用して、多数の設定可​​能なI / Oが提供されます。
すべての部品は、少なくとも工業用温度範囲-40℃〜+ 85℃です。



主な機能TE0729-02 IF

  • Zynq XC7Z020-2CLG484I
  • ショックと高い振動に頑丈な
  • 耐硫黄性抵抗器を装備
  • 良好なシグナルインテグリティのために均一に広がった電源ピン
  • Skylineヒートスプレッダのための3 mmの取り付け穴
  • 52 x 76 mmフォームファクタ
  • 2 x ARM Cortex-A9
  • 1 x 10/100/1000 MbpsイーサネットトランシーバPHY
  • 2 x 10/100 MbpsイーサネットトランシーバPHY
  • 3 x MACアドレスEEPROM
  • 16ビット幅の512 MByte DDR3 SDRAM
  • 32 MBのQSPIフラッシュメモリ
  • 4 GByte e.MMCメモリ
  • USB 2.0高速ULPIトランシーバ
  • プラグイン・モジュール、2 x 120ピン高速両面テープ
  • 136個のFPGA I / O(58個のLVDSペアが可能)と6個のPS MIOがボード間コネクタで利用可能
  • オンボード高効率DC-DCコンバータ
  • 4.0 A x 1.0 V電源レール
  • 1.5 A x 1.5 V電源レール
  • 1.5 A×1.8 Vパワーレール
  • 1.5 A x 2.5 V電源レール
  • システムマネジメント
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 温度補償されたRTC(リアルタイムクロック)
  • ユーザLED
  • 利用可能な冷却ソリューション


推奨ソフトウェア

Vivado HL WebPACK Edition(無料版)

Vivado Design Suite HL WebPACK Editionは、デザインスイートの無償版です。Vivado HL WebPACKは、基本的なVivadoの機能に無償で簡単にアクセスできます。

Vivado Design Suiteの全エディションの概要



TEB0729-02キャリアボードの主な特長

  • TE0729モジュールソケット(2xサムテックコネクタ、120ピン)
  • DCジャックによる5Vボード供給(電流制限スイッチ付き - MP0510)
  • 3 x RJ45イーサネット
  • 1×MicroUSB
  • 1×SDカードコネクタ
  • 1 x 128K I2C CMOSシリアルEEPROM(24LC128)
  • EUI-48ノード・アイデンティティを備えた1 x 2K I2CシリアルEEPROM(24AA025E48)
  • 1×ユーザプッシュボタン
  • 1×赤色LED
  • 1 x XMOD(TE0790)ピンヘッダー
  • 1 xユーザースイッチFPGAブートモード
  • 2 xピンヘッダFPGAバンク電源
  • 1 x VBatピンヘッダー
  • 2×VG96ピンヘッダ



TE0790-02 XMOD FTDI JTAGアダプタ

Xmod-USB-Xは、FTDI FT2232H USB2 HSインターフェイスチップをベースにした2チャンネルのユニバーサルUSBアダプタです。委託されたデフォルト設定では、ポートAはJTAG、ポートBはシリアルインターフェイスです。

FT2232HのポートAとBは小型のオンボードプログラマブルCPLDに接続されているため、FT2232HファンクションをXmod 12 x 8モジュールの8つのユーザI / Oピンにフレキシブルに再マッピングできます。

JTAG機能をサポートするベースボード上の最小PCB面積:5 x 10 mm(取り付け穴のスペースは含まない)。

注:このアダプタは、ザイリンクスツールと互換性があります。



主な機能TE0790-02

  • Xmodフォームファクタ
  • - サポートベーススロット:6 x 2,8 x 4,10 x 6,12 x 8,5 x 2,5 x 3
  • - サイズ:20 x 25 mm
  • - M3取り付け穴
  • FT2232H
  • - チャンネルB RX / TX LED(上から見えない)
  • - ミニUSBコネクタ(より剛性の高いマイクロUSB)
  • - 93C56 EEPROM
  • ラティスXO2-256 CPLD
  • - ラティスツールを使用してプログラム可能
  • - 8個のユニバーサルI / Oピン
  • - VCCIO 3.3Vまたはユーザ供給(1.8〜3.3V)
  • - 赤色ユーザLED(正面可視)
  • - オンボードオシレータからの12MHzクロック
  • オプションのUSB電源用のLDO / DCDC
  • グリーンの電源オンLED(前面に表示)
  • ユーザーボタン(前面にアクセス可能)
  • 4ポジションディップスイッチ
  • - CPLDプログラムモードを選択
  • - FTDI EEPROMディセーブル(PCB REV 1では実装されていません)
  • - VOと同じVIOを
  • 使用 - USBからVCCを使用
  • パッケージ内容TE0729-02-02-Sスターターキット
  • ザイリンクスZynq-7020 XC7Z020-2CLG484Iおよび耐硫黄性抵抗器を備えた1 x TE0729-02-02IF SoCモジュール
  • 1×TEB0729-02 Trenz Electronic製TE0729モジュール用キャリアボード
  • 1 x KK0729-02TEは特にTE0729のヒートスプレッダを搭載
  • 1 x TE0790-02 XMOD FTDI JTAGアダプタ、ザイリンクス互換
  • 2 x VG96コネクタ(DIN 41612)
  • 4000 mAの1 x 5V電源
  • アダプタなしの1 x 16 GBクラス4 microSDHCカード
  • 1 x USBケーブル、タイプAからタイプBミニ、長さ2メートル
  • 4 xボルトM3 5mm、取り付け
  • 4 x M3 x 12ネジ
  • 4 x M3 x 6ネジ



製品名 価格(税別)
TE0729-02-02IF-S ¥56,700 カートに入れる
